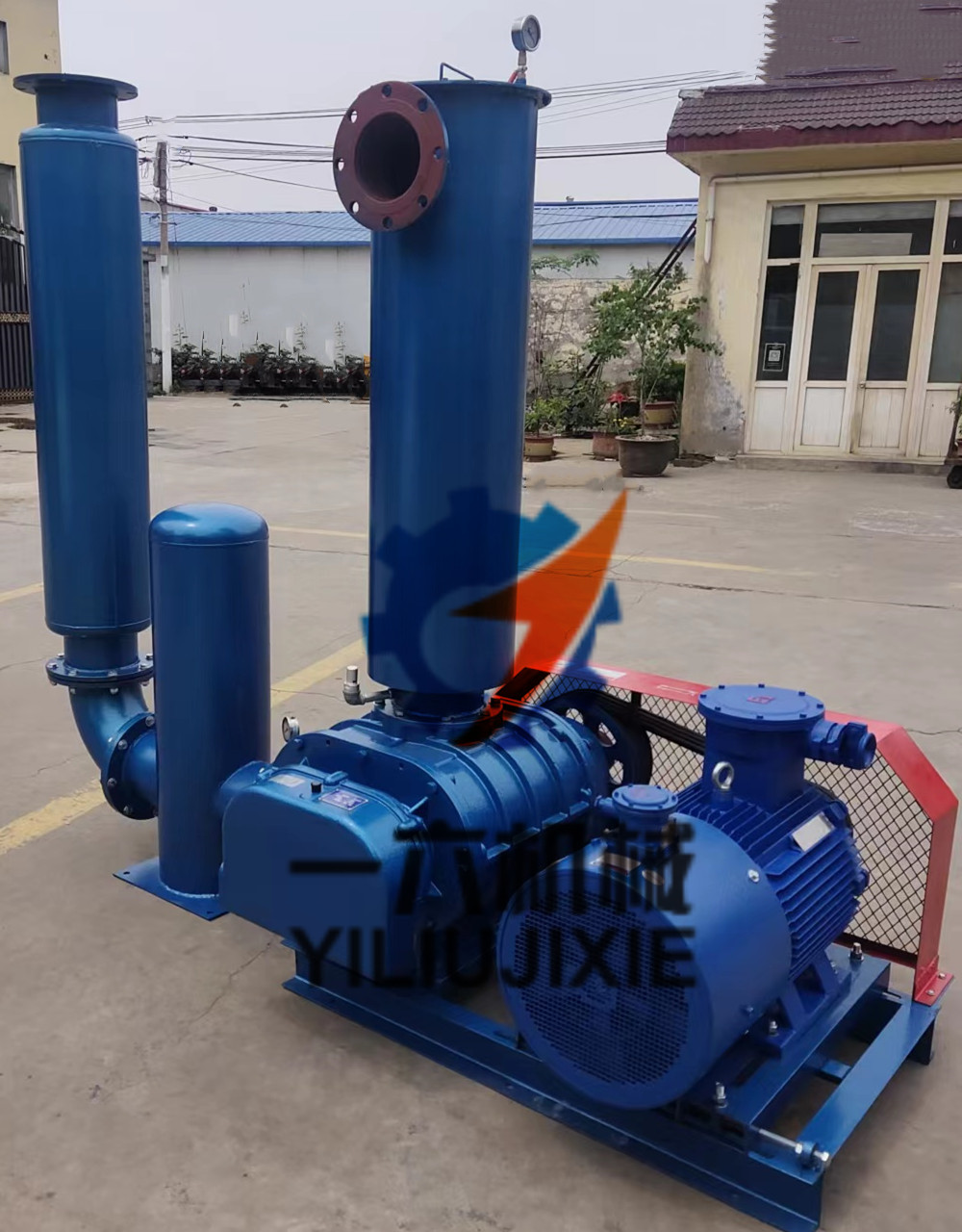

一六機械給大家介紹一下羅茨真空泵的結構與傳動方式
羅茨真空泵泵體的布局結構決定了泵的整體結構。目前國內外旋轉真空泵總體結構大致有三種:
一.立式結構真空羅茨鼓風機:
立式結構進入、排氣口可水平放置,使管路組裝和連接方式更容易。但由于該泵重心高,高速發展運行中穩定性差,這種類型的企業主要用于小型泵。
二.臥式結構真空羅茨鼓風機:
進氣口在上部,排氣口在下部。在某些情況下,排氣口可以從水平方向連接,以便于通過管道安裝和連接真空管理系統。也就是說,進氣方向和排氣動作方向之間的相互作用垂直。此時,排氣口可以直接從左或右打開,除排氣管的一端外,另一端與閉塞或旁通閥連接。該泵結構重心低,在高速經濟運行活動期間,企業具有良好的穩定性。通常,大中型泵用于這種社會結構。
三.垂直于水平面安裝的真空型:
羅茨鼓風機泵的兩個轉子軸均安裝成垂直于水平面。該結構組裝間隙容易控制,轉子容易組裝,泵占地面積小。但泵重心高,齒輪拆裝不便,潤滑機構相對復雜。
真空羅茨鼓風機(羅茨真空泵)的傳動方式
①羅茨真空泵的兩個轉子通過一對高精度齒輪相對同步運行。
②驅動軸通過聯軸器與電機連接。
傳動結構有兩種:
一種是電機和齒輪在轉子的同一側,從動轉子由電機端部的齒輪直接驅動,因此驅動轉子軸的扭轉變形較小。由于驅動軸扭曲變形大,兩轉子間的間隙不變化,轉子間的間隙作用均勻。這種傳動方式的缺點是:a.驅動軸有三個軸承,泵難以加工和組裝,齒輪拆卸和調整不便;b.整體結構不均勻,泵重心偏向電機和齒輪箱一側。
另一種是安裝在轉子兩側的電機和變速器。這種形式使羅茨真空泵的整體結構對稱,但驅動軸的扭轉變形比較大。軸必須有足夠的剛性,軸與轉子之間的連接必須緊密,以便在轉子運行中保證均勻的間隙。這種結構容易拆裝,因此應用廣泛。
