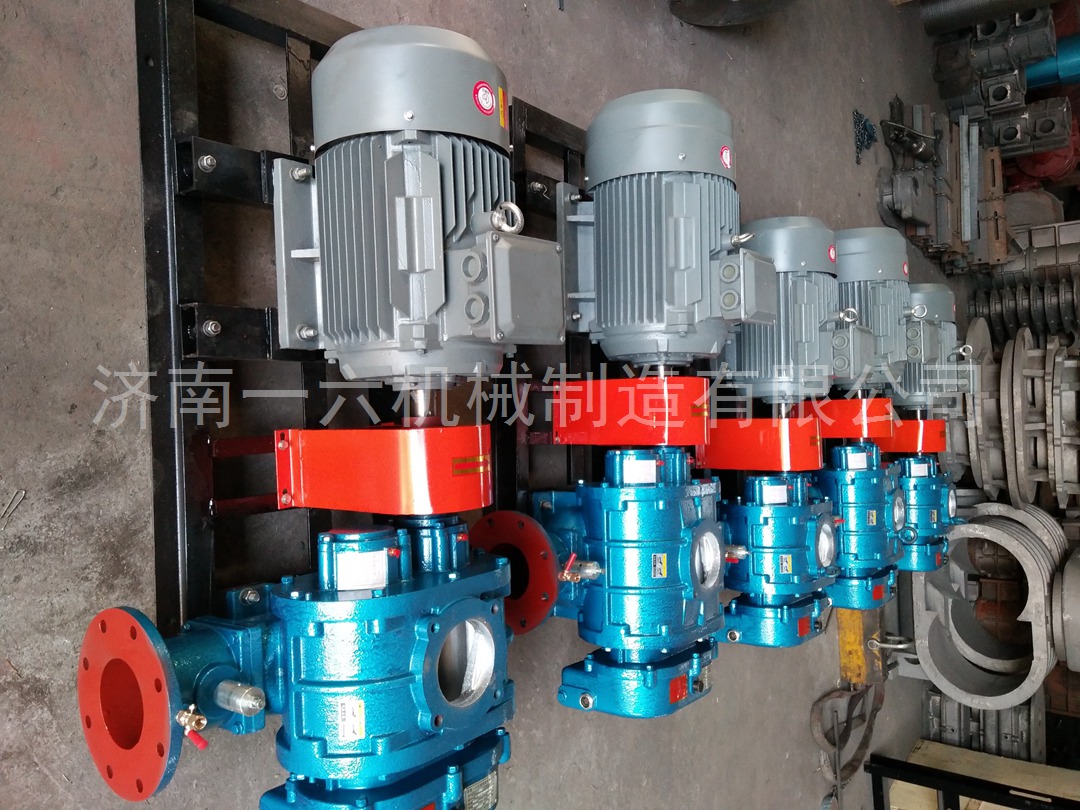

逆流冷卻真空泵
逆流冷卻真空泵介紹:
羅茨真空泵(以下簡稱羅茨泵)是通過一對相互作用同步反向旋轉的“8”字形轉子實現抽氣功能的。當轉子和泵體形成吸氣腔時,兩個轉子相互之間始終保持密封,從而確保排氣口的氣體不返流到進氣口,以此實現抽氣的功能。
轉子的反向同步旋轉是通過一對安裝在轉子軸上的齒輪實現的。由于在泵腔里面沒有摩擦,逆流冷卻羅茨泵能以每秒1500~3000轉的高速運轉而無須在泵腔內進行潤滑,另外,要保持羅茨泵在高轉速下平穩運行,要對轉子進行良好的動平衡。高速旋轉的轉子間、轉子和泵體間沒有任何直接的接觸,各運動部件之間均保持一定的間隙。
逆流冷卻真空泵結構特點:
真空泵的泵體布置確定了泵的整體結構。
入口和排出口的垂直結構是立式的,便于裝配和連接管道。然而,泵具有高重心,在高速運轉下的穩定性差,因此這種類型主要用于小型泵。
臥式泵的進氣口在上,排氣口在下。有時為了安裝和連接真空系統的管道是方便的,并且排氣口可以從水平方向取出,即進氣和排氣的方向彼此垂直。此時,排氣口可以從左或右兩個方向打開口,除了排氣道的一端,并且另一端被阻塞或連接到旁通閥。該泵重心低,高速運轉時穩定性好。通常,大型和中型泵使用這種類型的結構。
泵的兩個轉子軸垂直于水面安裝。結構裝配間隙易于控制,轉子裝配方便,泵占地面積小。然而,泵具有高重心并且齒輪不便于組裝和拆卸,并且潤滑機構相對復雜。
(2)泵傳動方式
逆流冷卻真空泵的兩個轉子由一對高精度齒輪同步運轉的。主動軸通過聯軸器連接到電動機。傳動結構有兩種主要類型:一種是電動機和齒輪位于轉子的同一側。從動轉子直接由電機端齒輪傳遞,使主動轉子軸的扭轉變形小,兩個轉子之間的間隙不會因驅動軸的扭轉變形大而發生變化,因此兩者之間的間隙不大。轉子之間的間隙在運轉過程中均勻。這種傳動裝置的最大缺點是:①主動軸上有三個軸承,增加了泵的加工和組裝難度,并且齒輪的拆卸和調整不方便;②整體結構不均勻,泵的重心偏向電動機和齒輪箱的一側。
逆流冷卻真空泵啟動快,耗功少,低運行和維護成本,抽速大,效率高,并且對泵送氣體中含有的少量水蒸氣和灰塵不敏感,在壓力范圍1-100kpa。泵送速度大,可以快速消除氣體的突然釋放。該壓力范圍恰好在油封機械真空泵和擴散泵之間。因此,它通常串聯連接在擴散泵和油封機械真空泵之間,以增加中間壓力范圍內的泵送量。它也被稱為機械增壓泵。
逆流冷卻真空泵用途:
羅茨真空泵廣泛應用于冶煉,脫氣,軋制,化工,食品和醫藥行業的真空蒸餾,真空濃縮和真空干燥等。真空泵配件為真空泵消音器,用于真空泵噪音管理。
