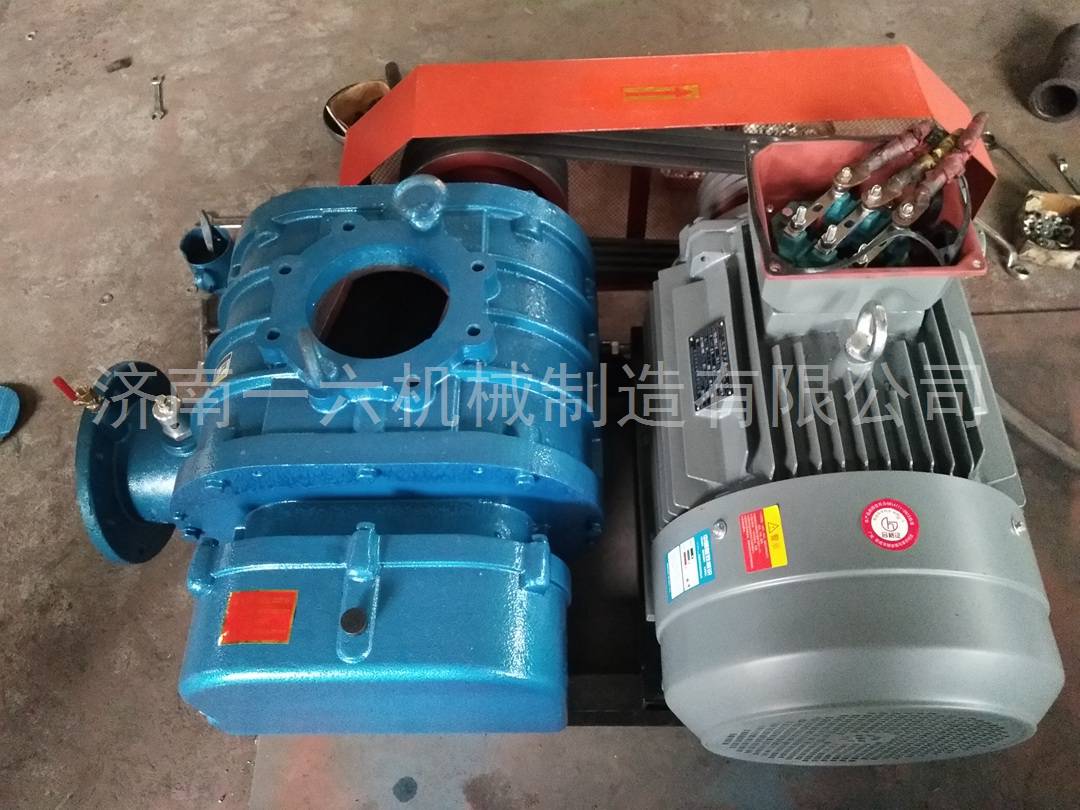

一六機械給大家介紹一下羅茨真空泵的拆卸和安裝
羅茨真空泵的結構特點：
1.在較寬的壓力范圍內有較大的抽速；
2.轉子具有良好的幾何對稱性，故振動小，運轉平穩。轉子間及轉子和殼體間均有間隙，不用潤滑，摩擦損失小，可大大降低驅動功率，從而可實現較高轉速；
3.泵腔內無需用油密封和潤滑，可減少油蒸氣對真空系統的污染；
4.泵腔內無壓縮，無排氣閥。結構簡單、緊湊，對被抽氣體中的灰塵和水蒸汽不敏感；
5.壓縮比較低，對氫氣抽氣效果差；
6.轉子表面為形狀較為復雜的曲線柱面，加工和檢查比較困難。羅茨真空泵近幾年在國內外得到較快的發展。在冶煉、石油化工、電工、電子等行業得到了廣泛的應用。
羅茨真空泵的拆卸和安裝：
拆卸及清洗
1.拆卸三角皮帶，拆卸泵進出口管道和伴熱蒸汽管線、氮?dú)夤芫€；拆卸地腳螺栓，把真空泵移到檢修平臺；
2.打開泵頂部各級蓋板，用塞尺從上蓋板處插人測量轉子和各級隔板的前后間隙，做好記錄；
3.在真空泵上部的整個平面位置用記號筆，做好明顯標記以免恢復時出錯；標記清楚主動轉子和從動轉子的前后方位；拆卸真空泵的泵體連接螺栓，逐級從尾端拆卸，同時測量和記錄各級隔板之間的紙墊厚度，直到完全解體。用酒精清洗干凈真空泵各部件，結垢的部分可用紗紙清理；轉子墻板和隔板拉毛的部分用銼刀修理平整，拋光機打磨光潔。
安裝步驟
準備好需要更換的新轉子、滾動軸承、油封、機械密封、調整紙墊；把前后軸承箱墻板上的油封更換好備用。
1.用長方形框架固定檢修平臺上，把一級轉子的前端隔板放在上面，按照標記放入主動和從動轉子，逐級安裝泵殼、隔板、級間密封環、調整紙墊以及四角處的圓柱定位銷，注意調整紙墊的厚度需要和拆卸時的記錄一致，擰緊泵體緊固螺栓；
2.泵體平放檢修臺，安裝兩端隔板處轉子的節流環；安裝軸承箱內墻板；安裝軸承座及軸承；
3.用塞尺檢查各級轉子和隔板的前后間隙，要求其符合羅茨真空泵的檢修手冊間隙數據，一般是保證轉子和前后隔板的間隙大于所要求的最小值，調整范圍在0-0.10mm；
4.預裝同步齒輪：安裝鎖緊有鍵槽的同步齒輪，有圓錐的同步齒輪先用手輕輕壓緊即可；
5.兩轉子角度調整為交叉90°，用0.20mm塞尺插人第二級兩轉子之間，固定長軸垂直的轉子；用手輕輕盤車另一個轉子，感覺松緊前后相當，再把鎖緊螺母擰緊在圓錐同步齒輪上；再手動盤車應無卡死現象；
6.用塞尺檢查各級轉子間的間隙，在兩轉子與水平線成±45°位置要作檢查；D為兩轉子的總間隙，一般要求轉子在-45°時為D/3，轉子在+45°時間隙為2D/3；
7.安裝前后軸承箱后蓋板及油封、機械密封，安裝后端冷卻水箱，安裝皮帶輪；
8.羅茨真空泵安裝回原設備基礎，緊固地腳螺栓，調整三角皮帶松緊度，恢復進出口管道連接。
